Введение
ТЭН — сердце любой техники, где требуется нагрев. Чайник доводит воду до кипения, стиральная машина поддерживает нужную температуру при стирке, бойлер обеспечивает горячую воду в кране. За все это отвечает один компактный элемент — трубчатый электрический нагреватель.
Конструкция включает спираль из нихрома, изолированную от внешней металлической трубки специальным наполнителем. Ток проходит по внутренним жилам, а тепло передается через стенки оболочки к среде: воде, маслу или воздуху. Такой подход гарантирует безопасность и долговечность прибора.
Знание принципа работы упрощает выбор при покупке или замене детали. Ошибка в подборе параметров выводит оборудование из строя. Разберем виды и характеристики этих устройств для грамотной эксплуатации.

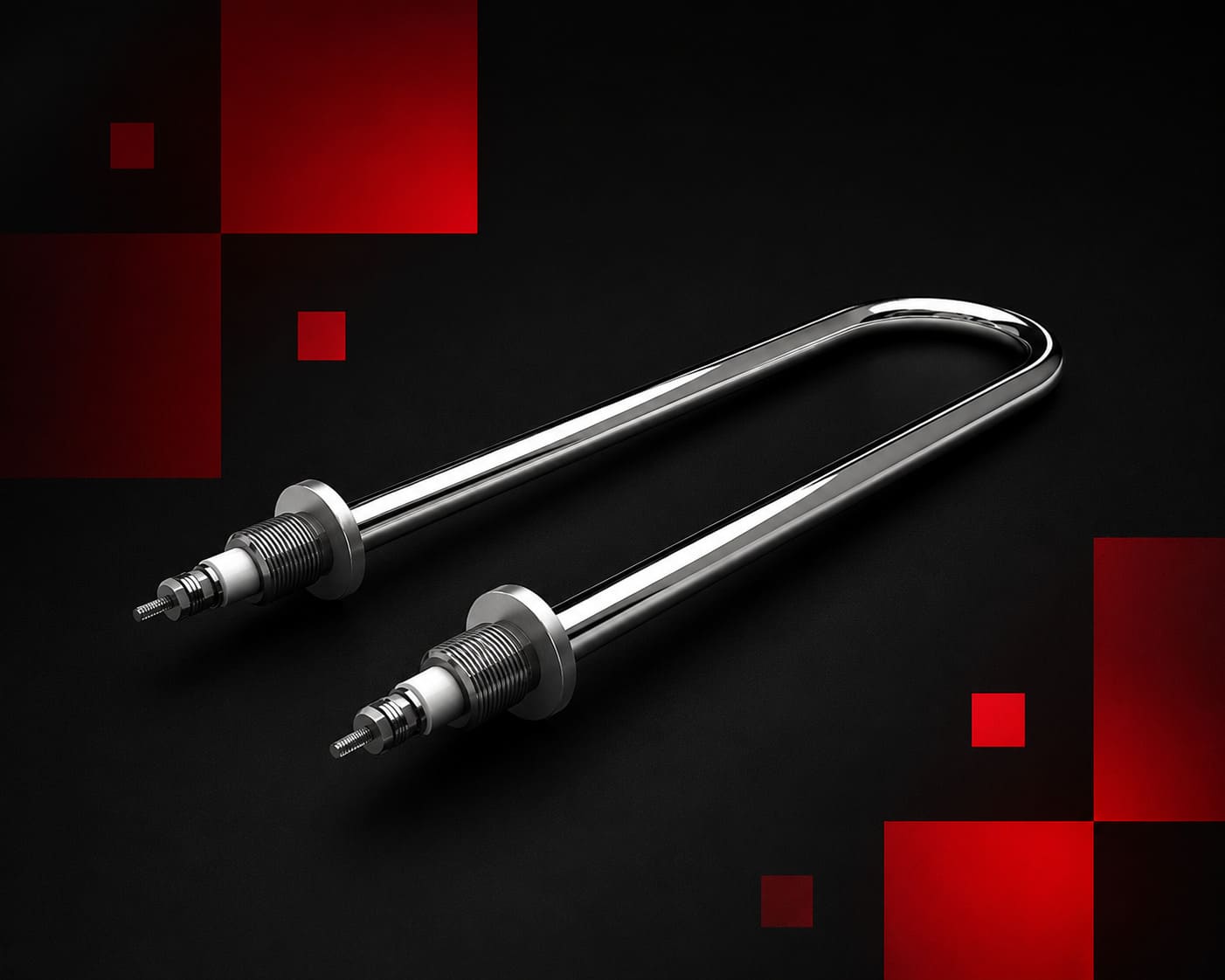

Что такое ТЭН простыми словами
Трубчатый электрический нагреватель представляет собой герметичную металлическую трубку с токопроводящей спиралью внутри. Пространство между спиралью и стенками заполнено периклазом (наполнитель) — порошком оксида магния, обладающим высокой теплопроводностью. Этот наполнитель изолирует проводник от оболочки и эффективно передает тепло.
Ключевые компоненты конструкции
- Оболочка: изготавливается из нержавеющей стали, меди или специальных сплавов в зависимости от типа среды;
- Нагревательный элемент: спираль из нихрома, обеспечивающая стабильное сопротивление и долговечность;
- Изолятор: кристаллический порошок оксида магния, предотвращающий замыкание и улучшающий теплоотдачу;
- Контактные выводы: клеммные соединения для подключения к электросети, защищенные от влаги.
Такая сборка позволяет использовать трубчатые электронагреватели в агрессивных средах при высоких температурах. Металлическая трубка защищает внутренние элементы от коррозии и механических повреждений. Срок службы напрямую зависит от качества материалов и соблюдения параметров эксплуатации.
Принцип работы трубчатого электронагревателя
Функционирование ТЭНа основано на законе Джоуля-Ленца. Электрический ток, проходя через спираль с высоким сопротивлением, преобразуется в тепловую энергию. Нагретая нить передает тепло периклазовому наполнителю, который распределяет его по всей длине металлической трубки. Оболочка контактирует с рабочей средой и обеспечивает равномерный нагрев жидкости или воздуха.
Физика процесса нагрева
Нихромовая спираль обладает удельным электрическим сопротивлением, достаточным для генерации тепла при стандартном напряжении сети. Периклас (оксид магния) выступает одновременно диэлектриком и проводником тепла. Материал выдерживает температуру спирали до 1000 °C и предотвращает короткое замыкание на корпус. Скорость нагрева зависит от мощности элемента и теплопроводности окружающей среды.
Роль конструктивных элементов
- Спираль: определяет мощность и рабочую температуру устройства;
- Периклас: изолирует токоведущие части и ускоряет теплообмен;
- Металлическая трубка: защищает внутренние компоненты от агрессивных сред и механических нагрузок;
- Герметизирующий состав: исключает попадание влаги внутрь корпуса через выводы.
Трубчатые электронагреватели работают без открытого пламени и образования искр. Герметичность оболочки гарантирует безопасность эксплуатации в водонагревателях, котлах и промышленных установках. Эффективность передачи энергии сохраняется на протяжении всего срока службы при условии соблюдения параметров подключения.

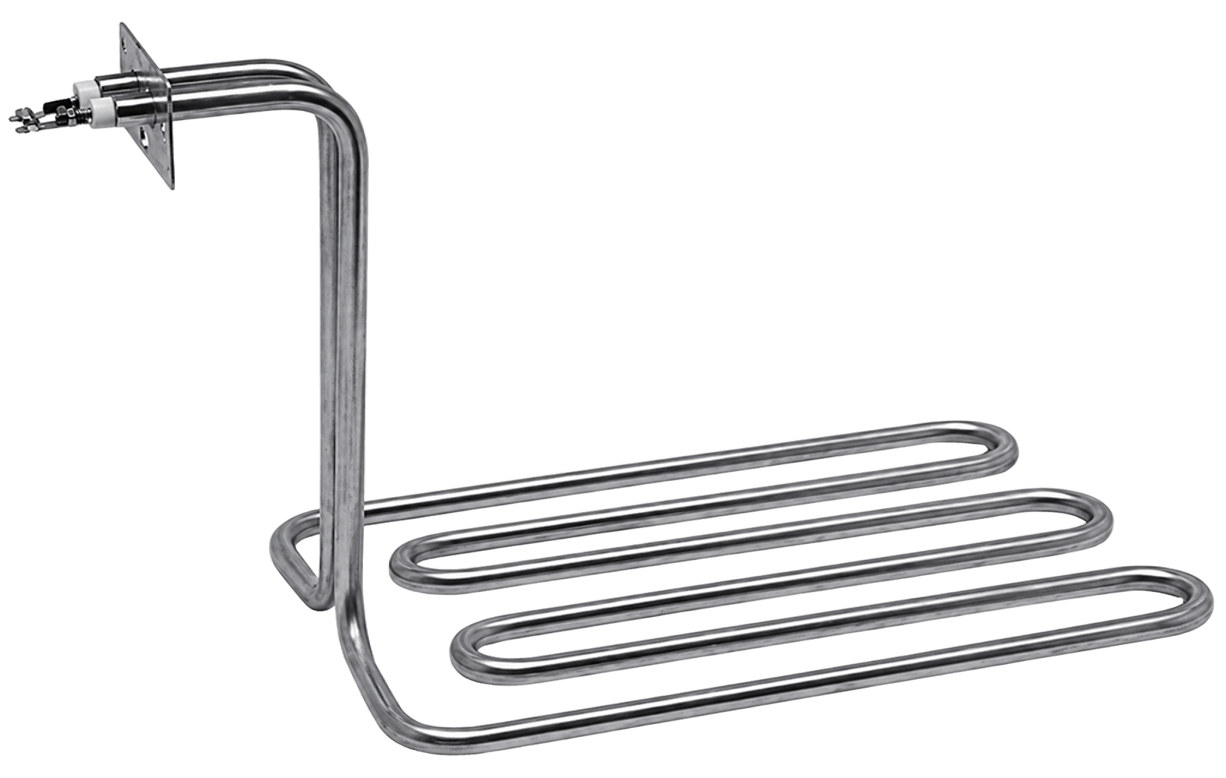

Основные виды ТЭНов по форме и назначению
Конфигурация трубчатого электрического нагревателя определяется местом установки и типом рабочей среды. Производители выпускают элементы с учетом геометрии бака, способа крепления и требуемой мощности. Правильный выбор формы обеспечивает равномерное распределение тепла и предотвращает локальный перегрев.
Классификация по геометрической форме
- Прямые (штифтовые): универсальный вариант для бойлеров, котлов и промышленных емкостей. Монтируются через фланцевое соединение или резьбовую втулку;
- U-образные: применяются в стиральных машинах и посудомоечных камерах. Компактная форма позволяет разместить элемент в ограниченном пространстве бака;
- Оребренные: оснащены металлическими пластинами для увеличения площади теплоотдачи. Используются в обогревателях и системах воздушного отопления;
- Блочные: состоят из нескольких трубок, закрепленных на общей плите. Обеспечивают высокую мощность нагрева воды в больших объемах;
- Патронные: имеют малый диаметр и устанавливаются в металлические детали для их нагрева или плавления материалов.
Специализированные типы нагревателей
| Тип ТЭНа | Назначение | Особенности конструкции |
|---|---|---|
| Сухой | Водонагреватели накопительного типа | Заключен в защитную колбу, не контактирует напрямую с водой, снижает образование накипи |
| Для конфорки | Электроплиты и варочные панели | Имеет форму спирали или блина, рассчитан на работу в воздушной среде при высоких температурах |
| Для парогенератора | Сауны, бани, промышленные пароувлажнители | Выдерживает интенсивное парообразование и агрессивную влажную среду |
Каждый вид ТЭНа обладает конкретными характеристиками, влияющими на эффективность работы оборудования. Оребренные модели быстрее прогревают воздух, а блочные справляются с большими объемами жидкости. Сухие элементы увеличивают срок службы водонагревателя за счет снижения коррозии и отложений. Выбор конкретной модификации зависит от параметров системы и условий эксплуатации.
Материалы оболочки: нержавеющая сталь, углеродистая сталь, титан
Оболочка ТЭНа принимает на себя прямое воздействие рабочей среды. Выбор металла определяет устойчивость к коррозии, механическим нагрузкам и температуре. Неправильный подбор материала приводит к быстрому прогару трубки и выходу нагревательного элемента из строя.
Нержавеющая сталь
Наиболее распространенный материал для бытовых приборов и пищевых производств. Сплав AISI 304 выдерживает контакт с питьевой водой, слабыми кислотами и щелочами. Трубка сохраняет герметичность при температурах до 600 °C. Нержавейка подходит для бойлеров, стиральных машин и посудомоечных камер. Материал устойчив к образованию накипи и легко очищается от отложений.
Углеродистая сталь
Бюджетный вариант для технических жидкостей и систем отопления. Оболочка из обычной стали дешевле нержавейки, но требует защиты от ржавчины. Применяется в котлах закрытого типа, где теплоноситель не контактирует с кислородом. Углеродистая сталь выдерживает высокое давление, но быстро корродирует в агрессивных средах. Срок службы таких ТЭНов ограничен условиями эксплуатации.
Титан и специальные сплавы
Используются в промышленных установках с экстремальными требованиями. Титановые оболочки работают в морской воде, концентрированных кислотах и хлорсодержащих растворах. Материал не подвержен коррозии и выдерживает температуру до 800 °C. Специальные сплавы на основе никеля и хрома применяются в химической промышленности и нефтепереработке. Стоимость таких элементов выше стандартных, но они обеспечивают бесперебойную работу в агрессивных средах.
| Материал | Среда применения | Макс. температура | Особенности |
|---|---|---|---|
| Нержавеющая сталь | Вода, пищевые продукты | 600 °C | Универсальность, гигиеничность |
| Углеродистая сталь | Технические жидкости, отопление | 450 °C | Низкая цена, риск коррозии |
| Титан | Морская вода, кислоты | 800 °C | Химическая стойкость, высокая стоимость |
Маркировка на фланце или упаковке указывает тип сплава. Для водонагревателей выбирайте нержавеющую сталь марки 304 или 316. В системах центрального отопления допустима углеродистая сталь с внутренним покрытием. Промышленные задачи требуют индивидуального подбора материала оболочки исходя из химического состава среды.
Зачем нужна бесшовная нержавеющая труба в нагревательных элементах
Бесшовная металлическая трубка служит основой для трубчатых электронагревателей. Отсутствие продольного шва исключает слабые места в конструкции оболочки. Сварной стык становится зоной концентрации напряжений и точкой потенциальной коррозии при контакте с водой или агрессивными средами. Бесшовный прокат гарантирует однородность материала по всей длине.
Герметичность и безопасность
Цельная стенка предотвращает проникновение влаги внутрь корпуса ТЭНа. Попадание воды на нихромовую спираль вызывает короткое замыкание и мгновенный выход прибора из строя. Бесшовная оболочка выдерживает высокое давление в системах отопления и промышленных установках без риска разгерметизации. Такая конструкция обеспечивает безопасность эксплуатации и защищает пользователя от поражения электрическим током.
Равномерное распределение тепла
- Отсутствие термических барьеров: монолитная структура металла передает тепло равномерно по всей поверхности;
- Стабильная толщина стенки: заводской прокат гарантирует одинаковую теплопроводность на каждом участке трубки;
- Устойчивость к деформациям: бесшовная труба лучше переносит циклические нагрузки нагрева и остывания;
- Долговечность: отсутствие шва увеличивает срок службы нагревательного элемента в 1,5–2 раза по сравнению со сварными аналогами.
Применение в различных условиях
Трубчатые электрические нагреватели из бесшовной нержавейки используются в пищевой промышленности, медицине и химическом производстве. Материал соответствует санитарным нормам и не выделяет вредных веществ при нагреве воды. В бытовых бойлерах такая трубка снижает риск образования накипи на неровностях шва. Для пароконвектоматов и печей применяют трубы с повышенной жаропрочностью, сохраняющие геометрию при температурах выше 700 °C.
| Параметр | Бесшовная труба | Сварная труба |
|---|---|---|
| Герметичность | Абсолютная | Зависит от качества шва |
| Коррозионная стойкость | Высокая | Шов уязвим |
| Рабочее давление | До 25 МПа | Ограничено прочностью шва |
| Срок службы | Максимальный | Снижен на 30–50% |
Выбор бесшовной нержавеющей стали оправдан для ответственных узлов оборудования. Затраты на производство таких ТЭНов выше, но они компенсируются надежностью и отсутствием аварийных простоев. При замене нагревателя в водонагревателе или котле проверяйте маркировку трубы: обозначение «б/ш» подтверждает бесшовное исполнение.
Как рассчитать мощность и габариты ТЭНа при заказе
Точный расчет параметров исключает перегрев и обеспечивает нужную скорость нагрева среды. Мощность ТЭНа подбирается под объем жидкости или воздуха, а габариты — под размеры бака и тип крепления. Ошибка в вычислениях снижает эффективность оборудования или сокращает срок службы нагревательного элемента.
Формула определения мощности
Для нагрева воды используется базовая формула: P = (m × c × ΔT) / (t × η). Здесь m — масса жидкости в кг, c — удельная теплоемкость (4200 Дж/кг·°C для воды), ΔT — разница температур, t — время нагрева в секундах, η — КПД системы (обычно 0,85–0,95). Полученное значение в ваттах переводится в кВт. Для промышленных установок добавляют запас 10–15% на тепловые потери через стенки емкости.
Подбор габаритов и формы
- Длина активной зоны: должна помещаться внутри бака с зазором 30–50 мм от стенок для равномерного распределения тепла;
- Диаметр трубки: стандартные значения 6, 8, 10, 13 мм; меньший диаметр увеличивает удельную поверхностную нагрузку и риск перегрева;
- Тип фланца: резьбовой (G1″, G1½») или болтовой; выбирается по отверстию в корпусе оборудования;
- Холодные концы: длина неизолированных выводов зависит от способа подключения и температуры среды.
Учет особенностей среды
| Среда | Макс. удельная мощность | Рекомендации |
|---|---|---|
| Вода питьевая | 15 Вт/см² | Стандартные трубчатые электронагреватели из нержавейки |
| Масло | 3–5 Вт/см² | Оребренный вариант для улучшения теплоотдачи |
| Воздух | 2–4 Вт/см² | Обязательное оребрение, принудительная вентиляция |
| Агрессивные жидкости | По паспорту среды | Титан или специальные сплавы, сниженная нагрузка |
При замене ТЭНа в бытовой технике ориентируйтесь на маркировку старого элемента. Для нового оборудования рассчитывайте параметры самостоятельно или запрашивайте подбор у производителя. Учитывайте напряжение сети (220 В или 380 В) и схему подключения (звезда/треугольник). Правильно рассчитанный трубчатый электрический нагреватель работает стабильно, экономит энергию и служит весь заявленный срок без аварийных отказов.
Почему ТЭН выходит из строя: влияние среды и материала оболочки
Основная причина отказа трубчатого электрического нагревателя — несоответствие материала оболочки условиям эксплуатации. Агрессивная среда разрушает металл быстрее, чем изнашивается спираль. Химическая коррозия, механические повреждения и термические удары сокращают ресурс устройства.
Коррозионное воздействие
Вода с высоким содержанием хлора или солей вызывает точечную коррозию нержавеющей стали AISI 304. Углеродистая сталь ржавеет при контакте с кислородом даже в закрытых системах отопления. Морская вода и кислоты растворяют стандартные сплавы за несколько недель. Титановые оболочки выдерживают такие условия, но стоят дороже. Выбор неподходящего металла приводит к прогару трубки и короткому замыканию.
Механические и термические факторы
- Накипь: отложения на поверхности создают тепловой барьер; спираль перегревается внутри трубки и перегорает;
- Сухой ход: включение без воды или масла вызывает мгновенный выход температуры за пределы допустимых значений;
- Гидроудары: скачки давления деформируют бесшовную трубку и нарушают герметичность;
- Циклические нагрузки: частый нагрев и остывание приводят к усталости металла и трещинам в зоне гибки.
Сравнение стойкости материалов
| Фактор воздействия | Нержавеющая сталь | Углеродистая сталь | Титан |
|---|---|---|---|
| Хлорированная вода | Средняя стойкость | Быстрая коррозия | Высокая стойкость |
| Масло и жиры | Отличная стойкость | Хорошая стойкость | Избыточная стойкость |
| Кислоты и щелочи | Низкая стойкость | Разрушение | Высокая стойкость |
| Температурные перепады | Хорошая устойчивость | Риск деформации | Отличная устойчивость |
Для продления срока службы подбирайте оболочку под конкретную среду. В бытовых водонагревателях используйте нержавейку марки 316L для защиты от хлора. В промышленных парогенераторах применяйте титан или никелевые сплавы. Регулярная очистка от накипи и контроль уровня жидкости предотвращают преждевременный выход ТЭНа из строя.
Ошибки при самостоятельном подборе нагревательного элемента
Самостоятельная замена ТЭНа без учета технических параметров приводит к поломке оборудования и риску для безопасности. Нагревательные элементы выглядят схоже, но имеют критические различия в характеристиках. Игнорирование этих нюансов сокращает срок службы прибора.
Несоответствие мощности и напряжения
- Завышенная мощность: вызывает перегрузку электросети, срабатывание автоматов и оплавление проводки;
- Заниженная мощность: увеличивает время нагрева воды и создает избыточную нагрузку на сам элемент из-за длительной работы;
- Ошибка в напряжении: подключение ТЭНа 220 В в сеть 380 В мгновенно выводит спираль из строя; обратное включение не дает нужной температуры.
Игнорирование геометрии и крепления
Размеры активной зоны и длина холодных концов должны точно соответствовать баку. Слишком длинный трубчатый электрический нагреватель упирается в стенки или дно, создавая локальный перегрев. Короткий элемент оставляет непрогретые зоны и способствует образованию накипи на стенках емкости. Несовпадение типа фланца (резьба, болты, диаметр) делает монтаж невозможным или ненадежным.
Типичные ошибки выбора
| Ошибка | Последствие | Правильный подход |
|---|---|---|
| Подбор только по внешнему виду | Несовместимость по мощности или креплению | Сверка маркировки и паспорта старого ТЭНа |
| Универсальный выбор материала | Коррозия оболочки в агрессивной среде | Анализ химического состава рабочей жидкости |
| Отсутствие запаса по длине | Перегрев спирали у стенок бака | Замер расстояния до дна и учет зазора 30–50 мм |
| Покупка без сертификата | Риск замыкания и пожара | Проверка соответствия ГОСТ и наличия изоляции |
Для точного подбора используйте данные заводской таблички оборудования или проконсультируйтесь с производителем. Укажите тип среды, объем бака, напряжение сети и способ крепления. Профессиональный расчет исключает ошибки и обеспечивает безопасную эксплуатацию трубчатых электронагревателей.
Преимущества изготовления ТЭНов под заказ
Серийные нагревательные элементы подходят для стандартных бытовых приборов, но не всегда отвечают требованиям специфического оборудования. Изготовление ТЭНа по индивидуальным параметрам решает проблемы совместимости и эффективности. Заказная продукция учитывает реальные условия эксплуатации и геометрию конкретного узла.
Точное соответствие техническим условиям
- Геометрия: форма и длина трубки повторяют контуры бака или камеры без зазоров и упоров;
- Мощность: расчет ведется исходя из объема среды и требуемой скорости нагрева, а не усредненных значений;
- Крепление: фланцы и выводы изготавливаются под существующие посадочные места без доработки корпуса;
- Материал оболочки: подбор сплава проводится на основе химического анализа рабочей жидкости или газа.
Сравнение серийного и заказного элемента
| Параметр | Стандартный ТЭН | Изделие под заказ |
|---|---|---|
| Совместимость | Ограничена каталогом производителя | Полная адаптация под оборудование |
| Эффективность нагрева | Усредненная | Максимальная для конкретной задачи |
| Срок службы | Зависит от универсальности | Оптимизирован под среду |
| Риск ошибки монтажа | Высокий при нестандартных баках | Исключен точными замерами |
Экономическая и техническая выгода
Индивидуальный трубчатый электрический нагреватель снижает затраты на электроэнергию за счет оптимальной теплоотдачи. Отсутствие необходимости переделывать крепления экономит время и ресурсы при обслуживании. Долговечность заказного изделия превышает показатели массовых аналогов благодаря учету агрессивных факторов среды. Для промышленных установок это единственный способ обеспечить бесперебойную работу технологических линий.
Ответы на частые вопросы
Вопрос: может ли ТЭН работать без жидкости и что происходит при сухом включении?
Ответ: ТЭНы рассчитаны на отвод тепла в рабочую среду, поэтому работа без воды или масла вызывает мгновенный перегрев спирали. Наполнитель внутри трубки не успевает рассеять энергию, и оболочка прогорает за секунды. Для защиты от таких ситуаций используются термостаты и датчики уровня жидкости.
Вопрос: как определить мощность старого элемента если маркировка стерлась?
Ответ: Измерьте сопротивление мультиметром и подставьте значение в формулу P=U²/R для расчета реальной мощности. ТЭНы с одинаковыми габаритами часто имеют разную нагрузку, поэтому визуальная оценка недопустима. Полученные данные сверяйте с паспортными характеристиками оборудования перед заказом замены.
Вопрос: почему трубчатые электронагреватели выходят из строя раньше срока в жесткой воде?
Ответ: Высокая минерализация ускоряет образование накипи на поверхности оболочки, создавая тепловой барьер. ТЭНы вынуждены работать при повышенной температуре спирали, что сокращает ресурс нихрома и наполнителя. Регулярная очистка или установка магниевого анода замедляет этот процесс и продлевает срок службы.
Вопрос: В чем отличие сухого ТЭНа от обычного погружного элемента?
Ответ: Сухой вариант помещается в защитную колбу и не контактирует напрямую с водой, передавая тепло через воздушный зазор или металлический стакан. Такие ТЭНы меньше подвержены коррозии и образованию отложений, но имеют более низкую скорость нагрева. Выбор зависит от качества воды и требований к долговечности бака.
Вопрос: Как правильно подключить трехфазный нагреватель к однофазной сети?
Ответ: Переключение схемы соединения ТЭНов со звезды на треугольник позволяет подключить оборудование к бытовой сети 220 В. Однако при таком подключении общая мощность установки снизится в три раза по сравнению с работой от трехфазной сети 380 В. Перед изменением схемы обязательно проверьте паспортные данные нагревателей: они должны быть рассчитаны на фазное напряжение 220 В, иначе спираль перегорит. Для безопасного выполнения работ проконсультируйтесь с электриком.
Вопрос: Какой материал оболочки выбрать для нагрева агрессивных химических растворов?
Ответ: Нержавеющая сталь AISI 304 разрушается в кислотах и хлорсодержащих средах, поэтому требуются титановые или никелевые сплавы. ТЭНы из специальных материалов стоят дороже, но выдерживают экстремальные условия без коррозии. Химический состав рабочей жидкости определяет выбор металла оболочки.
Вопрос: почему оребренные нагреватели эффективнее гладких в воздушной среде?
Ответ: Ребра увеличивают площадь теплообмена в несколько раз, компенсируя низкую теплопроводность воздуха. Гладкие ТЭНы в таких условиях перегреваются и быстро выходят из строя. Оребрение обязательно для конвекторов, калориферов и систем вентиляции.
Вопрос: как влияет длина активной зоны на равномерность нагрева воды?
Ответ: Слишком короткий элемент создает локальные зоны перегрева у дна бака, а длинный может упираться в стенки. ТЭНы должны иметь зазор 30–50 мм от краев емкости для циркуляции жидкости. Неправильная длина приводит к неравномерному прогреву и ускоренному образованию накипи.
Вопрос: что делать если новый нагреватель не подходит по типу крепления?
Ответ: Использование переходных фланцев или адаптеров решает проблему несовместимости резьбы и диаметра. ТЭНы с нестандартным креплением встречаются редко, поэтому лучше заказать изделие под конкретное посадочное место. Самостоятельная доработка корпуса нарушает герметичность и безопасность эксплуатации.
Вопрос: как проверить исправность ТЭНа перед установкой в оборудование?
Ответ: Прозвоните спираль мультиметром на наличие обрыва и замерьте сопротивление изоляции между выводами и корпусом мегаомметром. Исправные ТЭНы показывают сопротивление в пределах паспортных значений и бесконечность на пробой. Пренебрежение проверкой может привести к короткому замыканию сразу после включения.
